Wanneer een kathodisch beschermingssysteem is geplaatst, is het belangrijk om het systeem te testen op een juiste werking. Wanneer roest er eenmaal is, kan dit namelijk niet ongedaan gemaakt worden. Dit kan met behulp van referentie-elektroden.

Referentie-elektroden zijn elektroden die worden gebruikt in kathodische beschermingssystemen om de elektrische potentiaal van de te beschermen metalen constructie te meten. Deze elektroden dienen als referentiepunt voor de potentiaalverschillen tussen de te beschermen constructie en de omgeving.

Bescherming van een kathodisch beschermingssysteem

Nadat een kathodisch beschermingssysteem is geïnstalleerd, moet een object effectief beschermd worden. De negatieve spanning van het te beschermen object kan gemeten worden ten opzichte van een Cu/CuSO4 (kopersulfaat), Ag/AgCI (zilverchloride) of Zn/ZNSO4 (zinksulfaat) referentie-elektrode.

De referentie-elektroden worden gebruikt om de potentiaalverschillen tussen de te beschermen constructie en de omgeving te meten. Deze potentiaalmetingen helpen om de juiste hoeveelheid stroom toe te passen om de corrosie tegen te gaan.

Referentie elektroden kopen

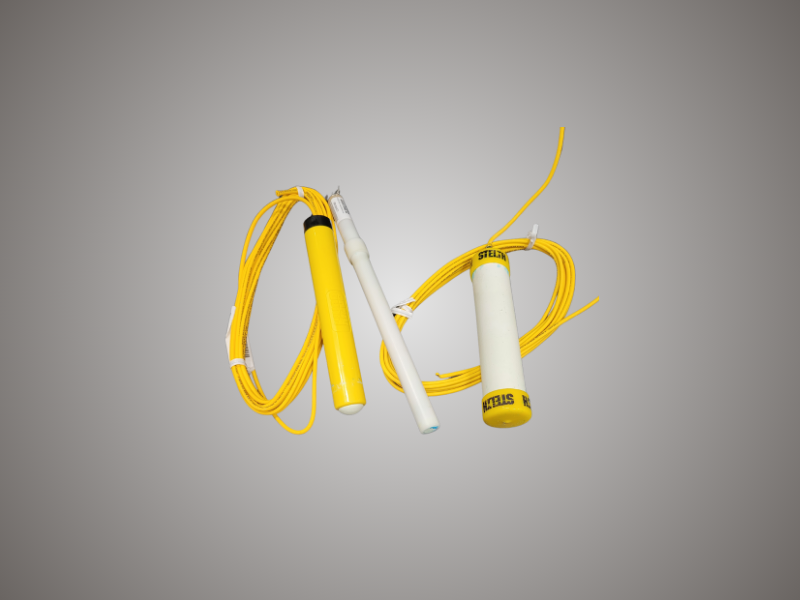

Bij Merrem & la Porte hebben we verschillende soorten referentie-elektroden. Zo hebben we referentie-elektroden van Tinker & Rasor. Deze koper-kopersulfaat-referentie-elektroden zijn gemaakt van duurzame plastics. Daarnaast hebben we referentie-elektroden van STELTH. Deze referentie-elektroden hebben een stabiel redoxpotentiaal en kunnen worden ingezet om elektrochemisch potentiaal te meten in verschillende omstandigheden:

• Stelth 1 is geschikt voor water-, bodem- of onderwateromstandigheden. Heeft een kleine ronde keramische tip die volledig contact maakt met de omgeving als er veel water aanwezig is.
• Stelth 2 is geschikt voor begraven of betonnen omstandigheden. Heeft een keramisch vochtvasthoudend membraan dat voorkomt dat de elektrolyten uitdrogen of vervuilen.
• Stelth 3 is geschikt voor onderwateromstandigheden. Heeft een grote keramische tip die bestand is tegen hoge druk en stroming.
• Stelth 4 is geschikt voor betonnen omstandigheden. Heeft een platte keramische tip die gemakkelijk in beton kan worden ingebed.
• Stelth 8 is geschikt voor ondergrondse leidingen of tanks. Heeft een cilindrische keramische tip die in een buis kan worden geplaatst.
• Stelth 9 is geschikt voor ondergrondse leidingen of tanks. Heeft een conische keramische tip die in een buis kan worden geplaatst.

Artikelnummer	Artikel
Tinker & Rasor
120403000	CuCuSO4, Ø 80 mm, type 3A
120403003	CuCuSO4, Ø 30 mm, type 6B
120403007	CuCuSO4, Ø 30 mm, type 8B
120403008	CuCuSO4, Ø 10 mm, type 2A
Stelth 1Stelth 2
120403020	CuCuSO4 (SRE-002-SFY)
120403021	AgAgCl (SRE-004-SFB)
120403022	ZnZnSO4 (SRE-006-ZFR)
120403023	CuCuS04 (SRE-007-CUY)
120403024	AgAgCl (SRE-008-SUB)
120403025	ZnZnSO4 (SRE-009-ZUR)
Stelth 3
120403026	KCuCuSO4 (SRE-010-CPY) kegel
120403027	CuCuSO4 (SRE-010-CPY) half rond
120403028	AgAgCl (SRE-011-SPB) kegel
120403029	AgAgCl (SRE-011-SPB) half rond
120403030	ZnZnSO4 (SRE-012-ZPR) kegel
120403031	ZnZnSO4 (SRE-012-ZPR) half rond
Stelth 4
120403040	CuCuSO4 (SRE-013-CPY)
120403041	AgAgCl (SRE-014-SPB)
120403042	ZnZnSO4 (SRE-015-ZPR)
120403070	CuCuSO4 (SRE-022-CIY)
Stelth 8
120403080	CuCuSO4 (SRE-034-CTY)
120403081	AgAgCl (SRE-035-STB)
Stelth 9
120403090	CuSO4 (SRE-037-CSY)
120403091	AgAgCl (SRE-038-SSB)
120403092	ZnZnSO4 (SRE-039-ZSR)

​
